Stauscheiben-Durchflussmessgeräte

Robust und flexibel – Einsetzbar für beliebige Durchflussrichtungen

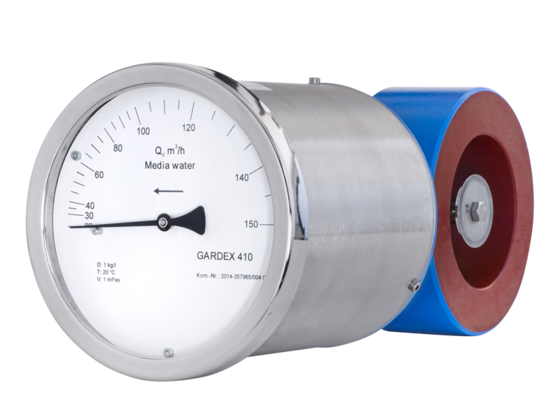

Stauscheiben-Durchflussmessgeräte von Mecon

MECON greift auf eine jahrzehntelange Erfahrung in der Produktion von mechanischen Durchflussmessgeräten zurück. Dabei eignen sich unsere Stauscheiben-Durchflussmessgeräte für Temperaturen von bis zu 250 °C. Zudem überzeugen die Produkte durch einfache Montage und elektrische Ausgänge.

Vorteile der Stauscheiben-Durchflussmessgerätes:

  • Produktskala für Flüssigkeiten und Gase
  • Einfache Montage durch Sandwichbauweise
  • Robuste Konstruktion
  • Geeignet für beliebige Durchflussrichtungen
  • Ausrüstbar mit Grenzkontakt und Ferngeber (optional)

Service zu den Produktlösungen:

Entdecken Sie unsere Dienstleistungen, die Ihre Produktlösungen optimieren. Profitieren Sie von den fundierten Kenntnissen der MECON GmbH. Von individuellen Sonderlösungen bis zur zuverlässigen Wartung und Kalibrierung Ihrer Komponenten. Im Bereich der Downloads sind alle relevanten Informationen für den Einsatz und Planung der Produktlösungen zu finden – wir sind Ihr Partner für exzellenten Service.




Entwicklung von Sonderlösungen

Die MECON GmbH optimiert Ihr Produktprogramm mit kundenspezifischen Anpassungen ab der Losgröße Eins. Von der Auslegung über die Herstellung von Prototypen bis zur (Serien-) Fertigung erhalten Sie alles aus einer Hand.

Sonderlösungen

Kalibrierung

Überprüfung der Messgenauigkeit von Durchflussmessgeräten. Im Nennweitenbereich von DN 2 bis DN 800 überprüfen wir auf unseren Wasserprüfständen mit Referenzgeräten nach EN 17025 Ihre Geräte auch von anderen Herstellern.

Kalibrierung buchen

Wartung, Reparatur und Rücksendungen

Es empfiehlt sich die regelmäßige Wartung von stark beanspruchten Geräten, um für Ihre Messtechnik über Jahre hinweg einen reibungslosen Betrieb zu gewährleisten.



Jetzt beauftragen

Downloads

Hier stehen Ihnen alle Dokumente, Betriebsanleitungen, BIM Daten, Prüfzeugnisse, technische Datenblätter, technische Zeichnungen der Geräte in verschiedenen Formaten und Zertifikate zum freien Download zur Verfügung.

Downloads Allgemein

Download Prüfzeugnisse

Beratungstermin vereinbaren

Falls Sie noch Fragen haben oder eine Sonderlösung benötigen, rufen Sie uns bitte an oder schreiben Sie uns!

Wir freuen uns auf Ihre Kontaktaufnahme und rufen Sie gerne zurück.

Jetzt Beratungstermin vereinbaren!

Ihr Ansprechpartner:

Portät
Portät

Michael Jüch
Technik

T: +49 (0)2237 60006-14

Folgen mecon auf Linkedin Follow us on LinkedIn

Stauscheiben-Durchflussmessgeräte von MECON

Messprinzip und Aufbau für Stauscheiben-Durchflussmesser

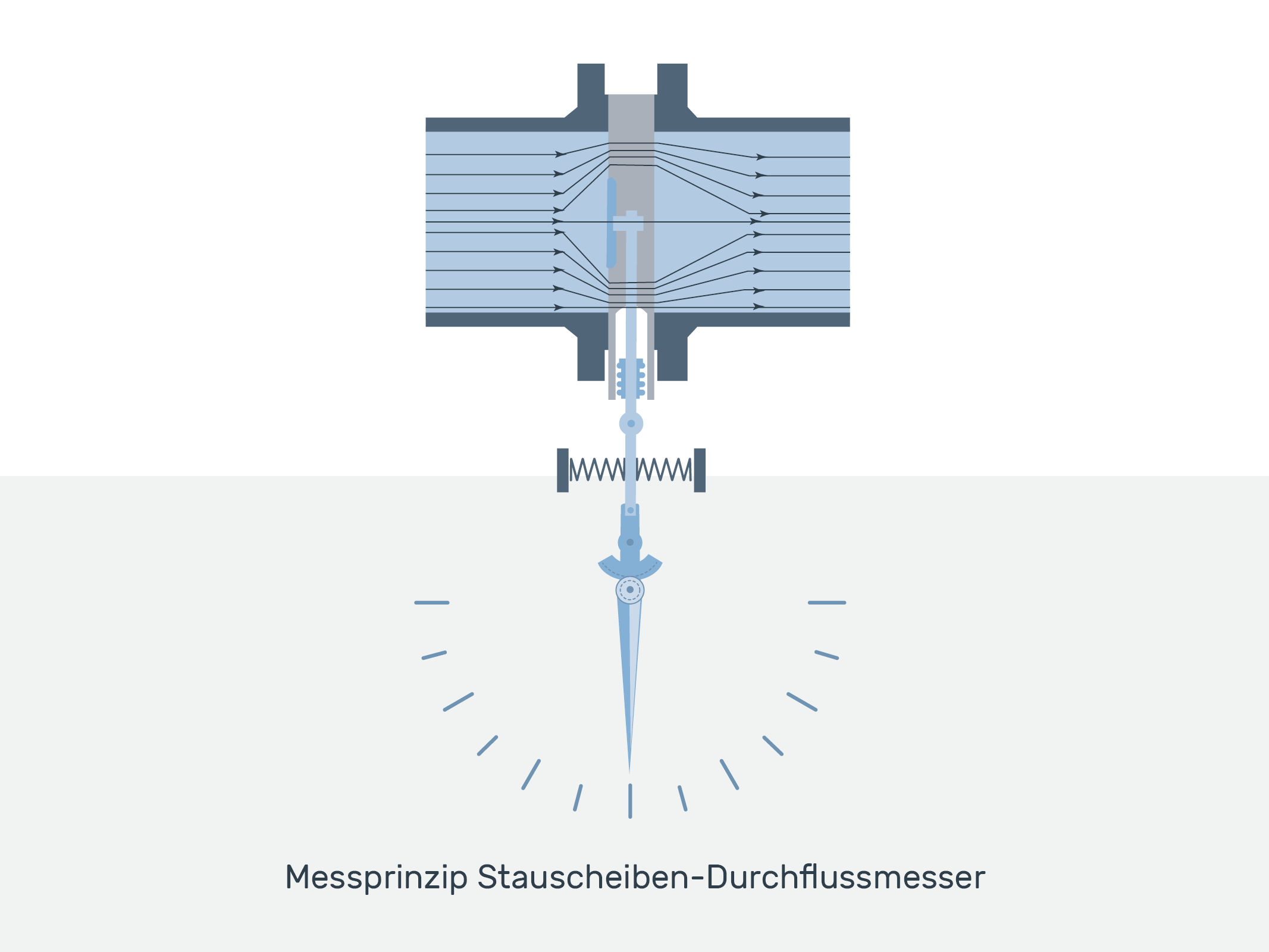

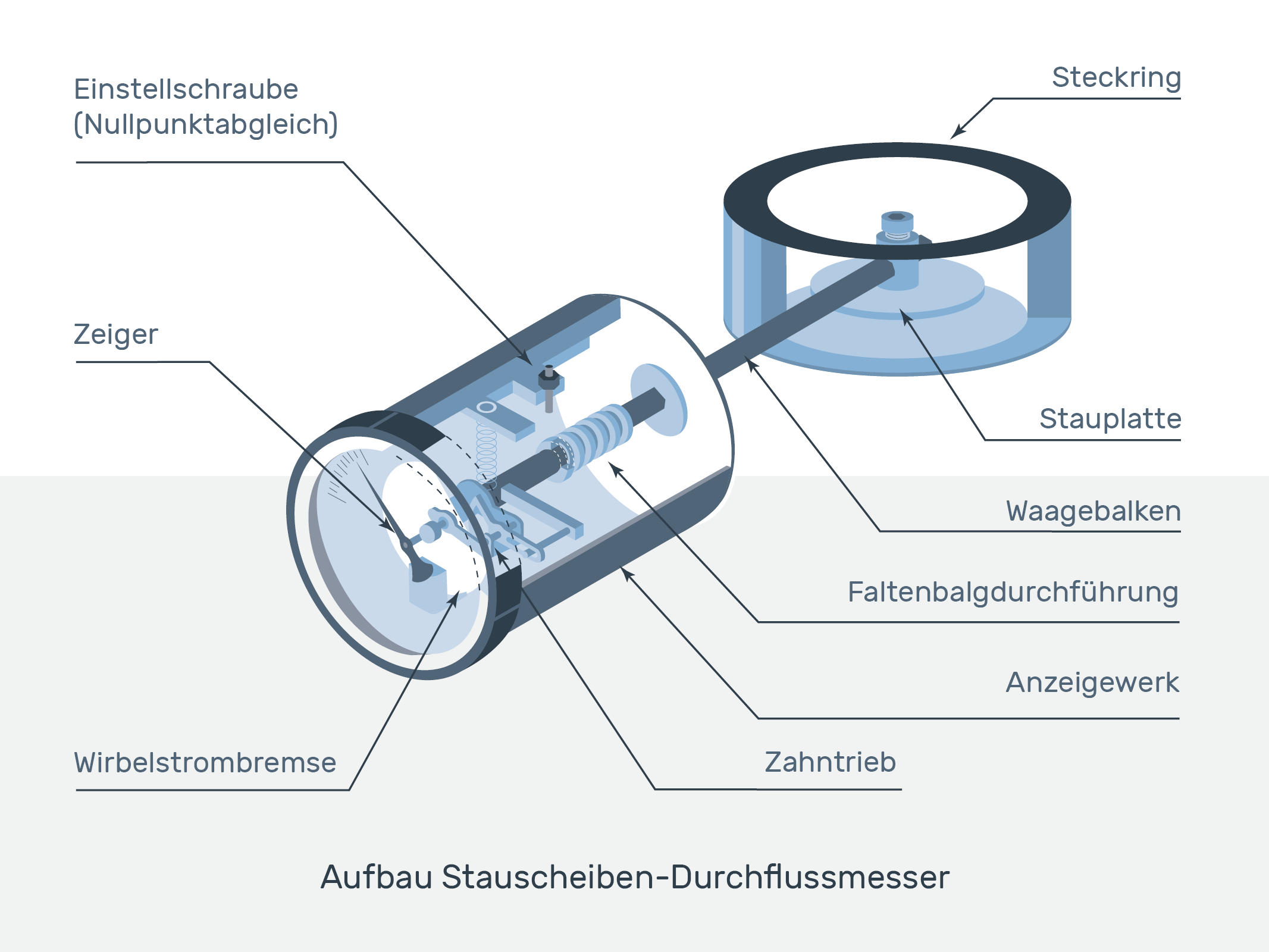

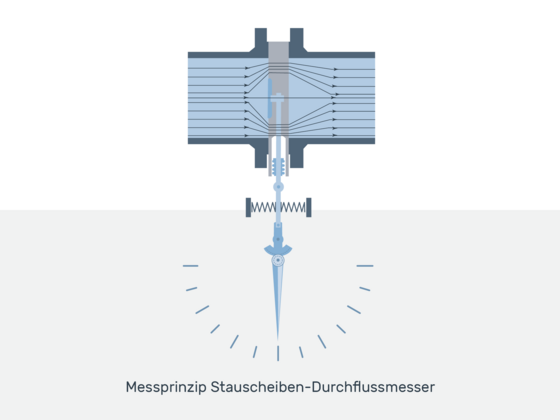

Stauscheiben-Durchflussmessgeräte funktionieren nach dem Prinzip des Wegausschlag-Verfahrens (siehe Abb. 1). Insofern besteht das Durchflussmessgerät aus einer Stauplatte (b) mit Waagebalken (c), welche die Stauung des Messstoffs mittels Faltenbalgdurchführung (d) auf die Anzeige (e) übertragen. Gleichzeitig setzt ein Zahntrieb (f) den resultierenden Ausschlag des Waagebalkens in eine Drehbewegung des Zeigers (h) um. Dabei wird die Zeigerbewegung von einer Wirbelstrombremse (g) reguliert.

Messaufgaben und messbare Medien von Stauscheiben-Durchflussmessgeräten

Überall im Anlagenbau, wo ein robustes und betriebssicheres Durchflussmessgerät erforderlich ist, bietet sich ein Stauscheiben-Durchflussmessgerät als zuverlässiges Gerät zur Messung von: Wasser, Flüssigkeiten, Korrosionsschutz– und Schmiermitteln, Lösungsmitteln, gesättigtem und überhitztem Dampf und industriellen Gasen an.

Die Messgeräte von MECON kommen rund um den Globus in verschiedenen Branchenbereichen zum Einsatz:

  • Chemie
  • Gebäudetechnik, Klima, Heizung
  • Öl- und Gas
