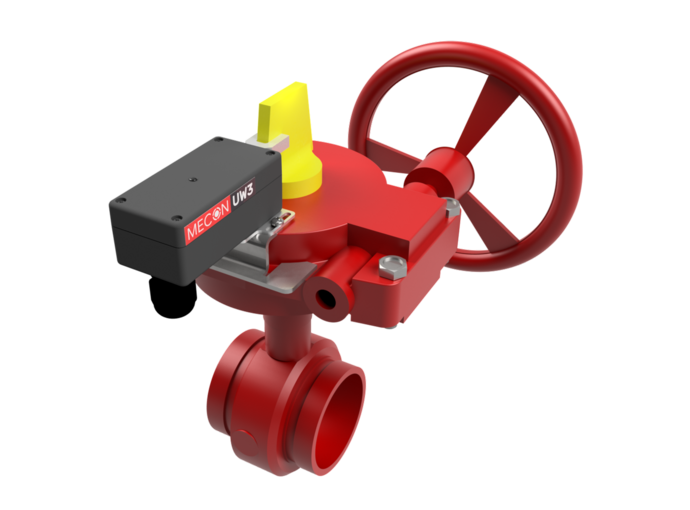

UW3 SERIE

Überwachungsschalter mit erhöhter Sicherheit für Ventile in stationären Brandschutzsystemen

Verlängerung der Inspektionsintervalle gemäß FM Global Datenblatt 2-81
Schnelle und einfache Installation des Geräts ohne Bohren / Trennen / Schneiden
Verschiedene Kommunikationsprotokolle

Die neue Vielfalt in der Ventilüberwachung

Das FM-Data-Sheet 2-81 bietet umfassende Richtlinien für die Inspektion, Prüfung und Wartung (ITM) von Brandschutzsystemen. Diese Maßnahmen sind entscheidend, um die Betriebsbereitschaft und Zuverlässigkeit der Systeme sicherzustellen und somit Eigentum und Leben zu schützen. Die Richtlinie legt klare Verfahren und Frequenzen für ITM-Aktivitäten fest und betont die Bedeutung einer erhöhten Sicherheit durch fortschrittliche Überwachungsgeräte.

Die Vorteile im Überblick für Immobilienbesitzer

Erhöhte Sicherheit – durch eine frühzeitige Erkennung von Problemen und einer kontinuierlichen Überwachung
Reduzierte Wartungskosten – Vermeidung von unnötigen Wartungsarbeiten und eine Verlängerung der Inspektionsintervalle
Effiziente Ressourcennutzung – durch optimierte Wartungspläne und gezielte Reparaturen
Compliance – Einhaltung von Brandschutzvorschriften und Normen, einschließlich der Anforderungen des FM 2-81 StandardsE
Versicherungsvorteile – niedrigere Prämien oder andere Vorteile für Gebäude mit fortschrittlichen Sicherheits- und Überwachungssystemen, da das Risiko für Brand- und Wasserschäden reduziert wird.
Erhöhte Immobilienwerte durch Vertrauensbildung – die Installation moderner Überwachungssysteme erhöht das Vertrauen der Mieter und Käufer in die Sicherheit der Immobilie.
Nachhaltigkeit und Umweltschutz – Regelmäßige Wartung und die Vermeidung von Systemausfällen tragen zu einer umweltfreundlicheren Gebäudeverwaltung bei, indem sie Ressourcen schonen und die Lebensdauer der Systeme verlängern.

Die Vorteile im Überblick für Wartungsunternehmen

Effizienzsteigerung – Die präzise Überwachung und automatische Alarmierung reduzieren den Bedarf an manuellen Inspektionen und erleichtern die Planung von Wartungsarbeiten.
Kosteneinsparungen – Durch die genaue Kenntnis des Systemstatus können Wartungsunternehmen ihre Einsätze effizienter planen und unnötige Fahrten vermeiden, was Zeit und Kosten spart.
Verkürzte Ausfallzeiten – Schnellere Erkennung und Behebung von Problemen führen zu kürzeren Ausfallzeiten der Systeme, was die Kundenzufriedenheit erhöht und ggf. Vertragsstrafen vermeidet.
Erhöhte Sicherheit – Durch die kontinuierliche Überwachung und frühzeitige Erkennung von Problemen können potenzielle Sicherheitsrisiken für das Wartungspersonal und die Gebäudenutzer minimiert werden.
Verbesserte Compliance – Die Einhaltung gesetzlicher Vorschriften und Standards wie FM 2-81 wird durch die Nutzung moderner Überwachungstechnologie erleichtert, was rechtliche Risiken reduziert.
Wettbewerbsvorteil – Unternehmen, die moderne Überwachungstechnologie wie Supervisory Switches einsetzen, können sich als innovative und zuverlässige Dienstleister positionieren.
Erhöhte Kundenbindung – Die Bereitstellung eines erstklassigen, effizienten und transparenten Wartungsservices trägt zur langfristigen Kundenbindung bei.
Ressourceneffizienz – Optimierte Wartungsprozesse und reduzierte Notfallfahrten tragen zu einer nachhaltigeren Betriebsweise bei, indem sie den CO2-Fußabdruck des Unternehmens verringern.

Anforderungen/Rahmenbedingungen FM 2-81

Die Richtlinie FM 2-81 stellt spezifische Anforderungen an die Inspektion, Prüfung und Wartung von Brandschutzsystemen, um deren ordnungsgemäße Funktion und Zuverlässigkeit zu gewährleisten u.a.:

Regelmäßige Inspektionen und Tests

Wöchentliche visuelle Inspektion von Kontrollventilen auf Vollständigkeit, gesicherte Position und Zugänglichkeit
Jährliche Überprüfung der vollständigen Bewegung aller Kontrollventile

Erhöhte Sicherheit und Überwachung

Einsatz von Enhanced Security Supervisory Devices zur Erkennung und Meldung von Manipulationen
Installation von Smart Valve Monitors für die nahezu Echtzeitüberwachung kritischer Ventile

Sicherheitsmerkmale

Verwendung von LED-Indikatoren zur einfachen visuellen Inspektion und Statusüberwachung der Geräte

Diese und andere Anforderungen tragen dazu bei, dass Brandschutzsysteme im Notfall effektiv arbeiten und somit das Risiko für Personen und Eigentum minimiert wird.

Abmessungen (mm):

Aufbau des Überwachungsschalters mit erweiterter Sicherheit

Überwachungsschalter
LED
Magneteinheit
Indikator
Getriebe
Montageset

Montagemöglichkeiten

Alle verfügbaren Befestigungssätze bieten die Flexibilität, den Überwachungsschalter entweder als normal öffnend oder als normal schließend zu montieren.

Hier ist ein Beispiel:

Normal öffnend: Der Überwachungsschalter bleibt in seinem Standardzustand offen und schließt, wenn das Ventil in der richtigen Position ist.
Normal schließend: Der Überwachungsschalter bleibt in seinem Standardzustand geschlossen und öffnet, wenn das Ventil in der richtigen Position ist.

Diese Vielseitigkeit ermöglicht eine einfache Integration in verschiedene Brandschutzsysteme und sorgt für optimale Leistung basierend auf den spezifischen Anforderungen des Systems.

Position: geschlossenes Ventil

Anzeige für geschlossenes Ventil

Position: offenes Ventil

Anzeige für geöffnetes Ventil

Kommunikation:

System	Modul	Ausführung
Apollo	Apollo FM approval	UW30-AE5A1
Apollo	Apollo LPCB and VdS approval	UW30-AE5A2
Apollo	pre-wired for corresponding module	UW30-AE5AX
Honeywell	Mircom MIX-M501AP Mini Monitor	UW30-AE5HA
Honeywell	Notifier FMM-101 Monitor	UW30-AE5HB
Honeywell	Silent Knight SK-Minimon Intelligent Mini Monitor	UW30-AE5HC
Honeywell	System Sensor M501M	UW30-AE5HD
Honeywell	Fire Lite MMF-301 Monitor	UW30-AE5HE
Honeywell	Gamewell AMM-2F Addressable Monitor	UW30-AE5HF
Honeywell	Johnson Controls M301MJ Mini Monitor	UW30-AE5HG
Honeywell	Morley - IAS	UW30-AE5HH
Honeywell	Secutron MRI - M501M	UW30-AE5HJ
Honeywell	EST / Edwards M501MF	UW30-AE5HK
Honeywell	pre-wired for corresponding module	UW30-AE5HX
Potter	Potter - PAD100 - MIM	UW30-AE5P1
Potter	pre-wired for corresponding module	UW30-AE5PX
Wireless	Transmitter for switch	UW30-AE5WA
Wireless	Receiver for point to point	UW30-AE5WR
Marchwood	Marchwood MI 10104
	PSR Module – End of line relay	ZB-UW3-PSR

Befestigungssätze (Klappenventile):

Hersteller	Model	Nennweite	Ausführung
Reliable	300W / 300 WC	2½“ (DN65) … 8“ (DN 200)	ZB-UW3B01
Reliable	300GT / 300 GTC	2“ (DN 50) … 10“ (DN 250)	ZB-UW3B01
Reliable	363 GT / 363 GTS	2“ (DN 50) … 10“ (DN 250)	ZB-UW3B01
Tyco	BFV-300 / BFV-300C	2“ (DN 50) … 12“ (DN 300)	ZB-UW3B02
Victaulic	Fire lock 705 / 765	2“ (DN 50) … 8“ (DN 200)	ZB-UW3B03
Victaulic	Fire lock 705 / 765	10“ (DN 250) … 12“ (DN 300)	ZB-UW3B05
Viking	BVG-1-MON	2“ (DN 50) … 12“ (DN 300)	ZB-UW3B04
