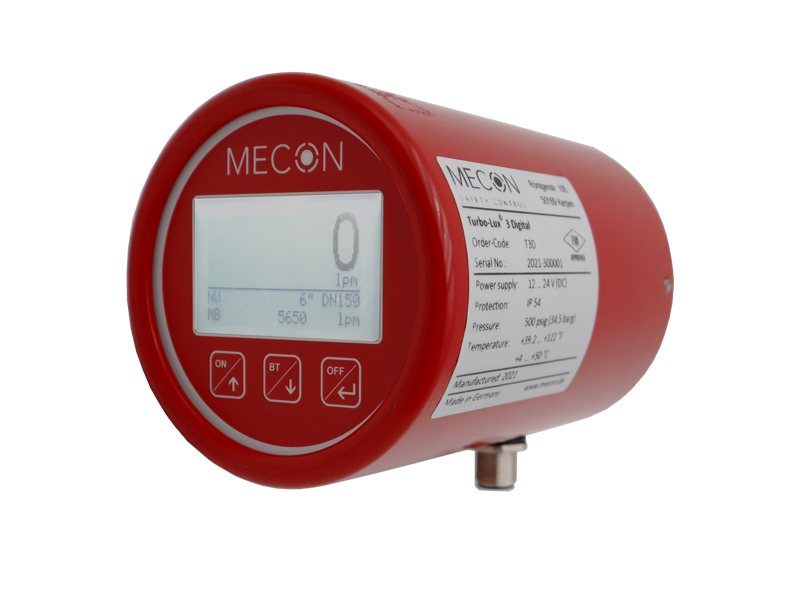

Turbo-Lux® 3 Digital

Blenden-Durchflussmessgerät für Sprinkleranlagen mit Digitalanzeige und 4 … 20 mA Ausgangssignal für Sprinkleranlagen mit FM Zulassung

Blenden-Durchflussmessgerät für den Einsatz in Probierleitungen von stationären Brandschutzanlagen.

Der Turbo-Lux® 3 Digital ist die Antwort auf die Forderung nach einem digitalen Anzeigegerät für den Volumendurchfluss.

Icon

Für den Fall das es besonders schnell gehen soll. Mit dem “Quick Shipment” Service können stark verkürzte Lieferzeiten realisiert werden. Je nach Produkt kann eine Lieferung noch am gleichen Tag oder in wenigen Tagen erfolgen. Sprechen Sie uns an – wir sind gerne für Sie da.

Tel. +49 (0)2237 600 06-0 / Email:

Anwendungsbereiche:

Das Durchflussmessgerät Turbo-Lux 3® Digital ist für den Einsatz in Probierleitungen von stationären Brandschutzanlagen vorgesehen. Es kann auf bereits bestehende, in Betrieb befindliche, Turbo-Lux® 3 Messblenden installiert werden. Dafür muss lediglich das Anzeigeteil ausgetauscht werden, sodass nur minimale Investitionskosten anfallen. Die hierfür erforderliche Anerkennung von FM liegt vor.

Das Blenden-Durchflussmessgerät kommt in folgenden Branchen zum Einsatz:

  • Brandschutz (ortsfeste Sprinkleranlagen)

Vorteile des Durchflussmessgerät Turbo-Lux® 3 Digital

  • Ein Gerät für alle Nennweiten und Messbereiche
  • Messbereich von 75 ... 38 000 l/min. (20 ... 10 000 USgpm)
  • Nennweiten von 2“ / DN 50 ... 12“ / DN 300 (universell einsetzbar)
  • Einfache Bedienung mittels drei Tasten
  • Einfacher Umbau auf Digitalanzeige mittels einer Schraubverbindung
  • Permanentanzeige von aktuellem Durchfluss, Pumpenleistung und Nennweite
  • Gute Ablesbarkeit durch Dämpfung des Messwerts und bis zu einer Entfernung von 5 m ablesbar
  • Messgenauigkeit ±2,0 % (FM)
  • Analogausgang 4 - 20 mA (24 V DC Version)
  • Spannungsversorgung 12 ... 24 V DC (Akkubetrieb in Vorbereitung)
  • Druckgrenze: 34,5 bar (500 psi) - DN 50 ... DN 200 / 16,0 bar (232 psi) - DN 250 ... DN 300
  • Sprachen Deutsch, Englisch, Französisch
  • Wartungsfrei
  • FM Zulassung Identifikation PR455022
  • CE Kennzeichnung

Messrohranschlüsse:

  • Nutanschluss DN 50 - DN 300 / 2"- 12"



  • Kalibrierung von Messgeräten
  • Wartung und Instandhaltung (im Werk)
  • Bereitstellung von Ausschreibungstexten
  • Bereitstellung von technischen Bauteilzeichnungen zwecks Implementierung der Geräte in Brandschutzanlagen

FAQ - Durchflussmessgerät für den Einsatz in Probierleitungen von stationären Brandschutzanlagen -Turbo-Lux® 3 Digital

Wie können die Messwerte der Digitalanzeige auf ein externes „Leitsystem“ übertragen werden?

Die Kommunikation erfolgt über eine 4 … 20 mA Analogschnittstelle.

Kann auf einer bestehenden Messblende das mechanische Anzeigegerät des Turbo-Lux® 3 durch die digitale Version Turbo-Lux® 3 Digital ersetzt werden?

Ja, dieses kann für FM Anlagen erfolgen. Die Messblende und die Pumpenleistung sind im Menü der Digitaleinheit einmalig einzustellen.

Benötigt man für jede Messblende von DN 50 (2“) bis DN 300 (12“) und die dazugehörige Pumpenleistung jeweils einen Turbo-Lux® 3 Digital?

Nein, der Turbo-Lux® 3 Digital ist universell einsetzbar und kann auf alle Messblenden und den dazugehörigen Pumpenleistungen verwendet werden. Auf der Frontseite des Geräts ist mittels der drei Tasten die installierte Messblende und der dazugehörige Messbereich vom Anwender einmalig einzustellen.
