Gardex

Robustes Stauscheiben-Durchflussmessgerät für beliebige Durchflussrichtungen

Das Durchflussmessgerät Gardex ist ein robustes Mess- und Überwachungsgerät. Es ist gleichermaßen für flüssige als auch gasförmige Messstoffe geeignet und es kann für beliebige Durchflussrichtungen eingesetzt werden.

Der Messwert wird auf einer Skala angezeigt und kann optional über Kontaktschalter und Stromausgang zur Verfügung gestellt werden.

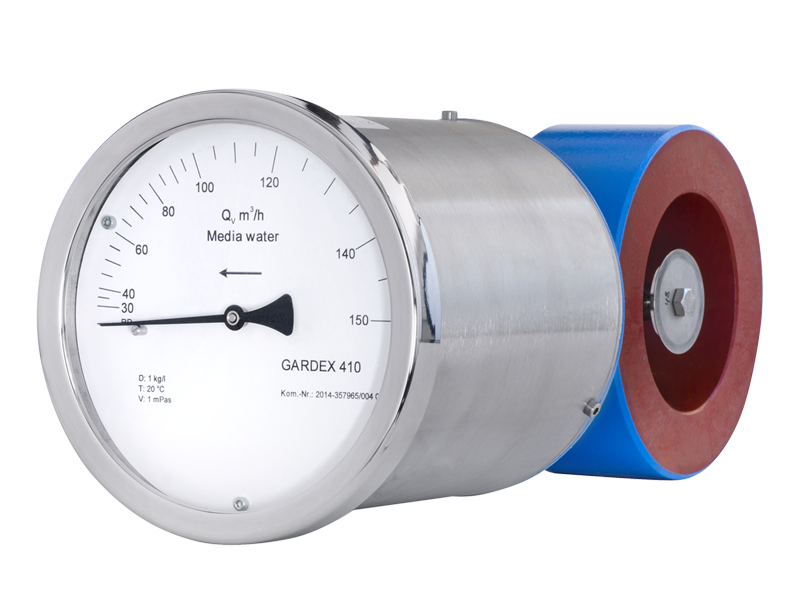

Das Bild zeigt eine Stauscheiben-Durchflussmessgerät
Icon

Für den Fall das es besonders schnell gehen soll. Mit dem “Quick Shipment” Service können stark verkürzte Lieferzeiten realisiert werden. Je nach Produkt kann eine Lieferung noch am gleichen Tag oder in wenigen Tagen erfolgen. Sprechen Sie uns an – wir sind gerne für Sie da.

Tel. +49 (0)2237 600 06-0 / Email:
Produktanfrage

Anwendungsbereich:

Die Stauscheiben-Durchflussmessgeräte der Serie Gardex eignen sich aufgrund ihrer Ganzmetallausführung zur Messung verschiedenster Flüssigkeiten und Gase in geschlossenen Rohrleitungen.

Die Geräte eignen sich besonders für die Messungen von:

  • Wasser
  • Flüssigkeiten
  • Korrosionsschutz– und Schmiermitteln
  • Gesättigtem und überhitztem Dampf
  • Industriellen Gasen

Der Stauscheiben-Durchflussmesser Gardex kommt in folgenden Branchen zum Einsatz:

  • Chemie
  • Gebäudetechnik, Klima, Heizung
  • Öl- und Gas

Vorteile des Stauscheiben-Durchflussmessgerätes:

  • Sehr robuste Ausführung
  • Produktskala für Flüssigkeiten und Gase
  • Einfache Montage durch Sandwichbauweise
  • Robuste Konstruktion
  • Optional ausrüstbar mit Grenzkontakt und Ferngeber
  • Geeignet für beliebige Durchflussrichtungen
  • Flüssigkeitstemperaturen bis max. +250 °C

Messrohranschlüsse:

  • DIN EN 1092-1: DN 25 ... DN 400
  • ANSI B16.5: 1“ ... 16“
Messbereiche Flüssigkeiten¹: 2,0 ... 2.261 m³/h
Gase²: 60 ... 68.065 m³/h
Messgenauigkeit ± 2 % vom Endwert
Druckbereich max. 26 bar
Temperaturbereich -20 °C ... +250 °C
Einbaurichtung von unten nach oben
links nach rechts
rechts nach links
von oben nach unten
Anschluss DIN EN 1092-1: DN 25 ... DN 400
ANSI B16.5: 1“ ... 16“
Zubehör Magnetspringkontakt(e)
Induktivkontakt(e)
Stromausgang 4 ... 20mA

¹ Standardmessbereich für Flüssigkeiten (ρ = 1 kg/l, Viskosität 1 mPa.s)

² Standardmessbereich für Gase (Pe = 0 bar Überdruck, T = 0 °C, ρ = 1,293 kg/m3, v = 0,0181 mPa.s)

  • Kalibrierung des Gerätes (im Werk)
