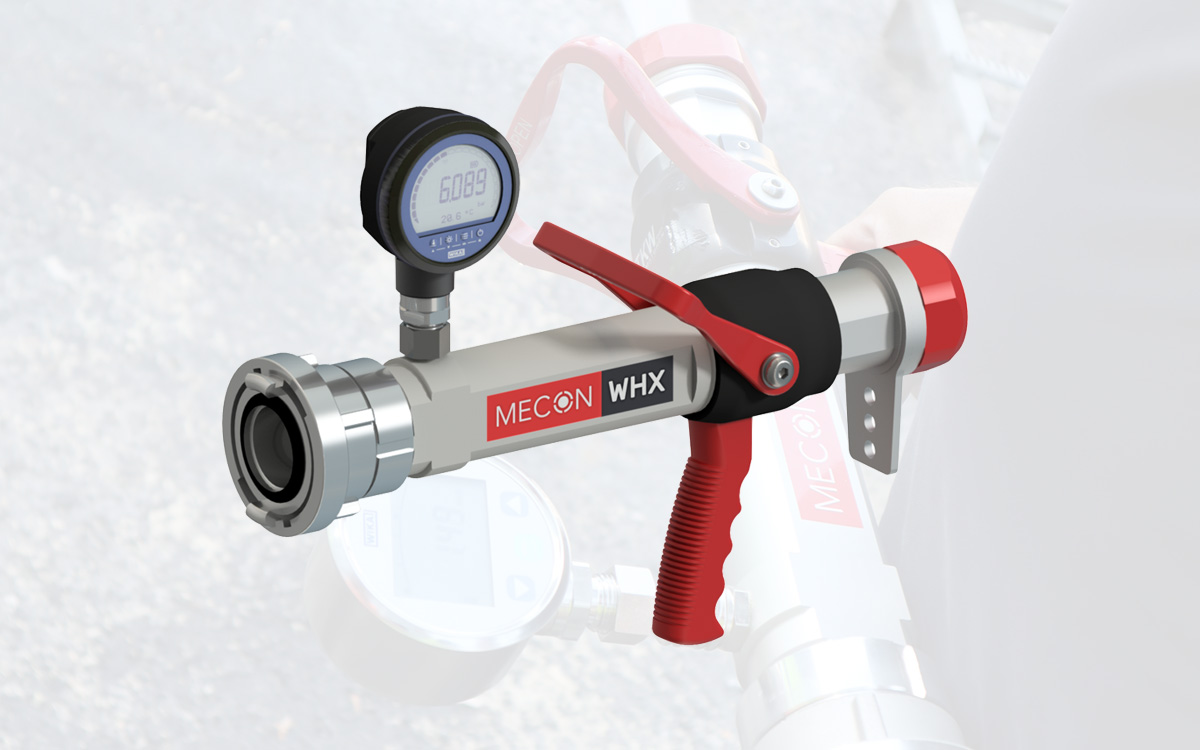

WHX - Wandhydranten-Prüfgerät

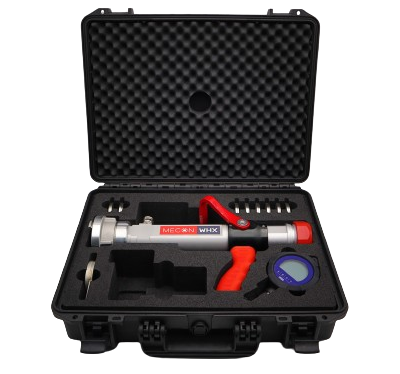

WHX Starterset - Ihr umfassendes Prüfkit für präzise Messungen

Erleben Sie die nächste Generation der Durchflussmessung mit dem WHX Starterset. Dieses komplette Set beinhaltet alles, was Sie für genaue und effiziente Messungen benötigen: Ein hochpräzises Digitalmanometer,  Messblenden für unterschiedliche Messbereiche, eine praktische Schnellverschlusskupplung, eine Fixierhilfe zur einfachen Handhabung, ein Kalibrierzeugnis für verlässliche Genauigkeit sowie einen robusten Transportkoffer für sicheren Transport und Aufbewahrung.

1654.41
inkl. MwSt.

Zubehör

Artikelnummer
Name
Preis pro Stück*
WHX0
WHX Prüfgerät ohne Manometer und ohne Messblenden
542.85
ZB-WHX-002
Manometer digital 16 bar (1,6 MPa) CL 1.0
452.75
ZB-WHX-006
Fixierhilfe für WHX in Edelstahl
57.82
ZB-WHX-008
O-Ring Messblende WHX (3 Stück)
23.91
ZB-WHX-009
Überwurfmutter (rot) WHX
60.25
ZB-WHX-010
Pistolengriff (rot) für WHX
39.65
ZB-WHX-005
Messblendensatz für WHX in Edelstahl gem. DIN 14462
395.82
ZB-WHX-011
Messblende in Edelstahl für WHX Qv 24 lpm bei 0,2 MPa gem. DIN 14462
65.09
ZB-WHX-012
Messblende in Edelstahl für WHX Qv 48 lpm bei 0,2 MPa gem. DIN 14462
65.09
ZB-WHX-013
Messblende in Edelstahl für WHX Qv 100 lpm bei 0,3 MPa gem. DIN 14462
65.09
ZB-WHX-014
Messblende in Edelstahl für WHX Qv 200 lpm bei 0,3 MPa gem. DIN 14462 / TRVB
65.09
ZB-WHX-015
Messblende in Edelstahl für WHX Qv 300 lpm bei 0,3 MPa gem. DIN 14462
65.09
ZB-WHX-016
Messblende in Edelstahl für WHX Qv 200 lp bei 0,45 MPa gem. DIN 14462
65.09
ZB-WHX-017
Messblende in Edelstahl für WHX Qv 400 lpm bei 0,45 MPa gem. DIN 14462
65.09
ZB-WHX-018
Messblende in Edelstahl für WHX Qv 600 lpm bei 0,45 MPa gem. DIN 14462
65.09
ZB-WHX-019
Anschlussadapter WHX
100.22
ZB-WHX-028
Anschlussbogen-Set 45° G2
115.98
ZB-WHX-029
Anschlussbogen-Set 90° G2
115.98
ZB-WHX-030
Storz-C Adapter Set - fest
115.98
ZB-WHX-031
Anschlussbogen 45° G2
59.04
ZB-WHX-032
Anschlussbogen 90° G2
59.04
ZB-WHX-033
Übergangsstück von G2 auf G2 1/2 Edelstahl
59.04
ZB-WHX-TC
Transportkoffer für den Wandhydrantentester
299.36

*inkl. MwSt.

Technische Daten

Messgenauigkeit
Manometer: Genauigkeitsklasse 0,5
Prozessbedingungen
Anzeigebereich 0 ... 1,6 MPa (16 bar)
Anschluss Storz C-52
Messbereiche 24 l/min. bei 0,20 MPa (2,0 bar)
Ausführung: 48 l/min. bei 0,20 MPa (2,0 bar)
  100 l/min. bei 0,30 MPa (3,0 bar)
  200 l/min. bei 0,30 MPa (3,0 bar)
  300 l/min. bei 0,30 MPa (3,0 bar)
  200 l/min. bei 0,45 MPa (4,5 bar)
  400 l/min. bei 0,45 MPa (4,5 bar)
  600 l/min. bei 0,45 MPa (4,5 bar)
Einsatzbedingungen
Medium: Wasser
Betriebstemperatur: 4 ... 50 °C
max. Betriebsdruck: 1,6 MPa (16 bar)
Messgenauigkeitszeugnis
Manometer: mit
Messblende(n) mit Manometer: mit
Konstruktiver Aufbau
Gehäuserohr: Aluminium eloxiert
Schlauchabsperrung mit Bügelgriff: Aluminium
Pistolengriff: Kunststoff
Storz-Kupplung: Aluminium
Messblenden: Edelstahl
Dichtung: NBR
Überwurfmutter: Aluminium
Fixierhilfe: Edelstahl

FAQ – WHX Wandhydrantenprüfgerät

Was wird für die Rekalibrierung der Prüfgeräte benötigt?

Für die Rekalibrierung der Prüfgeräte bitten wir um Zusendung des kompletten Systems bestehend aus Digitalmanometer, Messblende(n), Überwurfmutter, Kugelventil, Messgerätekörper und Schlauchanschluss – am besten im dazugehörigen Transportkoffer.

Welche Dokumente erhalte ich nach einer Rekalibrierung?

Der Lieferumfang des rekalibrierten Prüfgeräts WHX erstreckt sich auf das uns zugesendete Prüfgerät, einem entsprechenden Prüfsiegel am Messgerätekörper mit der Kennzeichnung des Prüfdatums (Monat / Jahr) und dem detaillierten Kalibrierzeugnis.

Wie lange muss ich in der Regel auf ein Gerät zur Rekalibrierung warten?

Unsere eigenen Ansprüche an einen guten Service ist der Versand der eingesendeten Prüfgeräte innerhalb von ca. 5 ... 7 Werktagen. Wenn es zu unerwarteten Abweichungen und / oder Instandsetzungen kommen sollte, kommunizieren wir diese sehr zeitnah und direkt.

Kann ich das Prüfgerät WHX auch an ein mobiles Wasserauffangbehältnis („Prüftonne“) anschließen?

Ja, hierzu haben wir die Anschlussstücke gerade, mit einem 45 ° und 90 ° Bogen auf einen Storz C Anschluss im Lieferprogramm.

Kann ich das Prüfgerät auch an eine Spülbox (Druckvernichter) anschließen?

Ja, hierzu empfehlen wir unsere „druckneutrale“ Spülbox HTLDV080 aus unserem Lieferprogramm.
