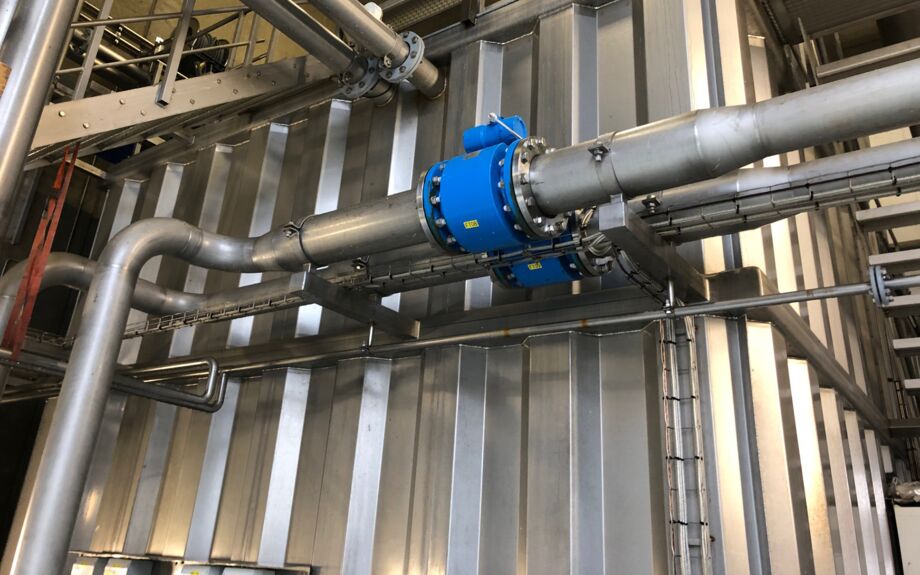

Magnetisch-induktive Durchflussmesstechnik
Messprinzip - Magnetisch-induktive Durchflussmessgeräte

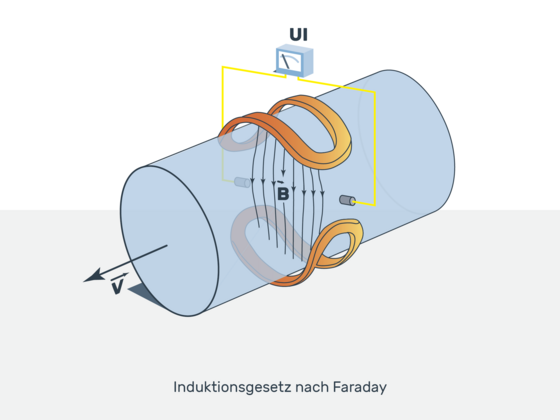

Das Prinzip der magnetisch-induktiven Durchflussmessung beruht auf der elektromagnetischen Induktion – definiert im Faraday´schen Gesetz. Der Sensor generiert durch Erzeugung eines Magnetfeldes B eine elektrische Spannung Ui, welche direkt proportional zur in der Rohrleitung vorherrschenden Strömungsgeschwindigkeit V ist.
Diese elektrische Spannung wird von einem Messumformer (mag-flux M1) aufgenommen, verarbeitet und in analoge und digitale Ausgangsgrößen gewandelt.

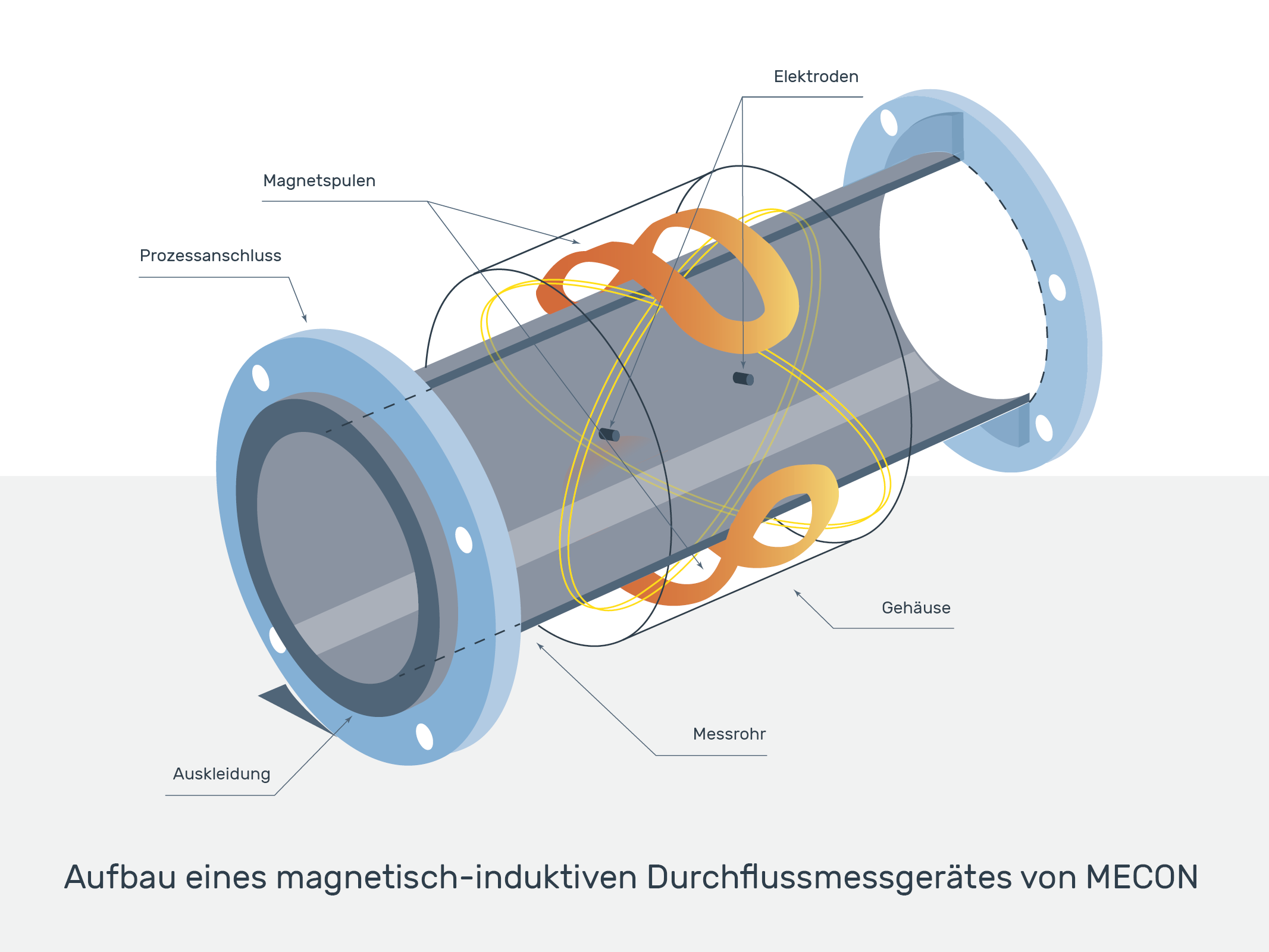

Aufbau eines magnetisch-induktiven Durchflussmessgerätes

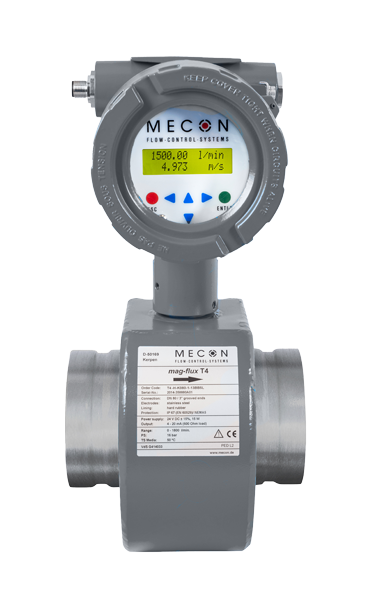

Ein vollständiges Durchflussmessgerät besteht aus einem Messumformer mag-flux M1 für getaktete Gleichfelder und einem entsprechenden Sensor (Durchflusssensor). Sämtliche MID der Produktfamilie mag-flux sind als getaktete Gleichfeldsysteme (DC) erhältlich und arbeiten dabei äußerst robust und störunempfindlich, da auf den Einsatz von beweglichen Bauteilen verzichtet wurde. Die spezielle Bauform beugt auch einem messtechnisch bedingten Druckverlust vor. Für individuelle Sonderlösungen empfiehlt sich der Einsatz von Wechselfeldgeräten.
Dabei erreichen die Sensoren in Kombination mit unserem Messumformer mag-flux M1 eine Messgenauigkeit von besser als ±0,5 % durch die exakte Nasskalibrierung der Geräte.
Produktausführungen unserer magnetisch-induktiven Durchflussmesser:
- Voll verschweißte Stahlarmatur (Flansch-, Gewinde- und Nutversion) – mag-flux A
- Sonderbauweisen (Druck, Medienbeschaffenheit, Feststoffanteil, Partikelart, Temperatur und Einbaulänge)
Vorteile unserer magnetisch-induktiven Durchflussmesser (MID)
- Messprinzip unabhängig von Druck, Dichte, Temperatur und Viskosität
- Keine beweglichen Teile = kein Verschleiß
- Keine Druckverluste - wird durch die spezielle Bauform vermieden
- Analoges Ausgangssignal
- Auch für aggressive und korrosive Medien geeignet
- Zuverlässigkeit (Langzeitstabilität, Betriebsdauer)
- Minimaler Instandhaltungsbedarf
- Einfache Interpretation der Messwerte
- Einfache Inbetriebnahme
- Hohe Messgenauigkeit
- Große Auswahl an Auskleidungswerkstoffen für Trinkwasser, Abwasser, Chemikalien und Feststoffe
- Abrasions- und korrosionsfeste Auskleidungen verfügbar
Messaufgaben und messbare Medien:
Im Schwerpunkt gehören die Erfassung und Prüfung von kontinuierlichen Durchflüssen von flüssigen Medien mit einer Strömungsgeschwindigkeit bis zu 10 m/s (32,8 ft/s) und einer Mindestleitfähigkeit von 20 µS/cm bei Gleichfeldgeräten und von 3 µS/cm bei Wechselfeldgeräten zu den Messaufgaben.
Generell können unsere magnetisch-induktiven Durchflussmessgeräte (MID) für leitende Flüssigkeiten und feststoffhaltige Gemische (20 bzw. 3 µS/cm) wie z.B.: Wasser, Breie, Pasten, Schlämme, Säuren, Lösungsmittel, Laugen, Säfte, Emulsionen, Erzschlämme, Sand- oder Wassergemische eingesetzt werden.
Unsere Messgeräte kommen in den folgenden Branchenbereichen weltweit zum Einsatz:
- Anlagen- und Maschinenbau
- Brandschutz
- Chemie
- Gebäudetechnik
- Lebensmittel
- Metallgewinnung, -erzeugung u. -verarbeitung
- Papier- und Zellstoff
- Öl und Gas
- Schifffahrt
- Wasser- und Abwasserwirtschaft
- Zement und Mineralstoffe
