Blenden-Durchflussmessgeräte

Mit bis zu drei Zulassungen in einem Gerät – für den weltweiten Einsatz im stationären Brandschutz


Blenden-Durchflussmessgeräte von Mecon

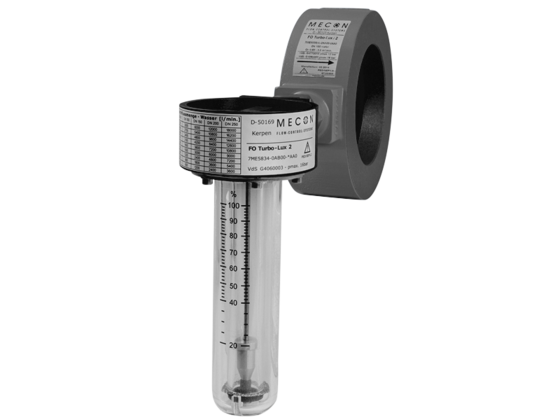

MECON ist ein Spezialist für maximale Betriebssicherheit im stationären Brandschutz. In dieser Branche ist die Zuverlässigkeit, Stabilität und Sicherheit der technischen Komponenten von entscheidender Bedeutung. Unter Extrembedingungen führen schon kleinste Ungenauigkeiten in der Brandschutz-Sprinkleranlage zu schwerwiegenden Folgen. Bei der Turbo-Lux®-Serie verfügt MECON über eine mehr als 45-jährige Erfahrung mit Blenden-Durchflussmessgeräten zum Einsatz in Sprinkleranlagen. Bereits seit 1977 sind die VdS zugelassenen Geräte der Turbo-Lux®-Gerätefamilie im Handel. Auf dem internationalen Markt ist der Turbo-Lux® 3 das einzige Blenden-Durchflussmessgerät mit FM Global LPCB und VdS Zulassung.



Zudem erhalten Sie bei MECON diverse Blenden-Durchflussmessgeräte, welche die Anforderungen für die Aufbereitung und Desinfektion von Schwimm- und Badebecken nach DIN 19 643 erfüllen.

Vorteile unserer Blenden-Durchflussmessgeräte:

  • Hohe Zuverlässigkeit und langanhaltende Stabilität während der Betriebsdauer
  • Für durchsichtige Flüssigkeiten geeignet
  • Einfacher Geräteaufbau gewährleistet montage- und wartungsfreundliche Nutzung
  • Keine zusätzliche Hilfsenergie bei örtlicher Anzeige notwendig
  • Direkte Ablesung der Messergebnisse
  • Simple Interpretation der Messwerte
  • Sehr präzise Wiederholgenauigkeit der Messwerte
  • Kurze Lieferzeiten und reibungslose Inbetriebnahme
  • Kostengünstiger Einbau und kostengünstige Inbetriebnahme
  • Ausgeprägtes Applikationswissen auf Herstellerseite

Service zu den Produktlösungen:

Entdecken Sie unsere Dienstleistungen, die Ihre Produktlösungen optimieren. Profitieren Sie von den fundierten Kenntnissen der MECON GmbH. Von individuellen Sonderlösungen bis zur zuverlässigen Wartung und Kalibrierung Ihrer Komponenten. Im Bereich der Downloads sind alle relevanten Informationen für den Einsatz und Planung der Produktlösungen zu finden – wir sind Ihr Partner für exzellenten Service.




Entwicklung von Sonderlösungen

Die MECON GmbH optimiert Ihr Produktprogramm mit kundenspezifischen Anpassungen ab der Losgröße Eins. Von der Auslegung über die Herstellung von Prototypen bis zur (Serien-) Fertigung erhalten Sie alles aus einer Hand.

Sonderlösungen

Kalibrierung

Überprüfung der Messgenauigkeit von Durchflussmessgeräten. Im Nennweitenbereich von DN 2 bis DN 800 überprüfen wir auf unseren Wasserprüfständen mit Referenzgeräten nach EN 17025 Ihre Geräte auch von anderen Herstellern.

Kalibrierung buchen

Wartung, Reparatur und Rücksendungen

Es empfiehlt sich die regelmäßige Wartung von stark beanspruchten Geräten, um für Ihre Messtechnik über Jahre hinweg einen reibungslosen Betrieb zu gewährleisten.



Jetzt beauftragen

Downloads

Hier stehen Ihnen alle Dokumente, Betriebsanleitungen, BIM Daten, Prüfzeugnisse, technische Datenblätter, technische Zeichnungen der Geräte in verschiedenen Formaten und Zertifikate zum freien Download zur Verfügung.

Downloads Allgemein

Download Prüfzeugnisse

Beratungstermin vereinbaren

Falls Sie noch Fragen haben oder eine Sonderlösung benötigen, rufen Sie uns bitte an oder schreiben Sie uns!

Wir freuen uns auf Ihre Kontaktaufnahme und rufen Sie gerne zurück.

Jetzt Beratungstermin vereinbaren!

Ihr Ansprechpartner:

Portät
Portät

Michael Jüch
Technik

T: +49 (0)2237 60006-14

Folgen mecon auf Linkedin Follow us on LinkedIn

Blenden-Durchflussmessgeräte von MECON

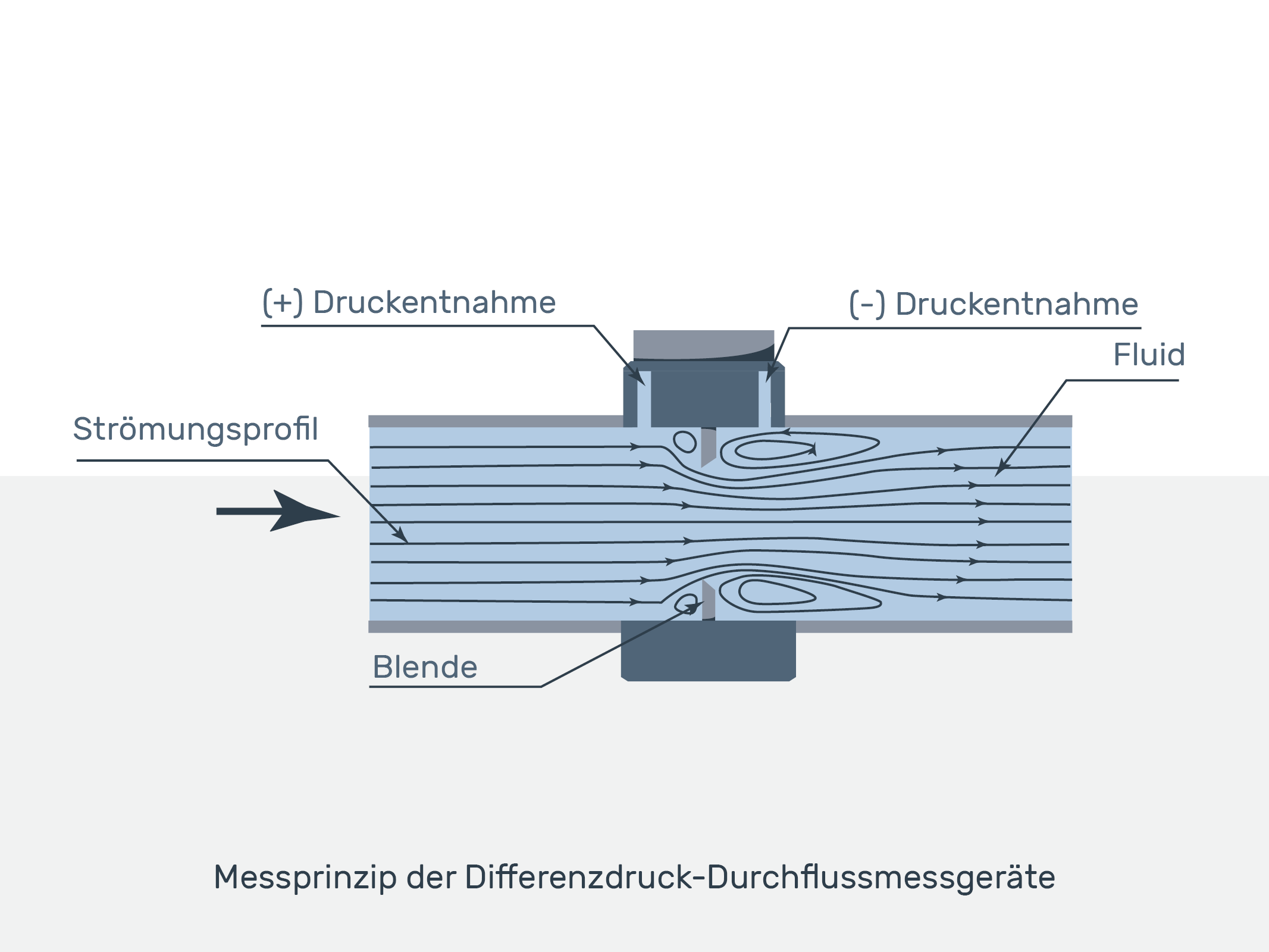

Messprinzip der Differenzdruck-Durchflussmessgeräte

Eine Messblende – eingebaut im Hauptstrom der Rohrleitung – ruft eine Druckdifferenz hervor. Diese erzeugt wiederum in einem Bypass einen Volumenstrom, welcher unter Einsatz eines Schwebekörper-Durchflussmessgeräts erfasst wird. Dabei zeigt die aktuelle Höhenstellung des Schwebekörpers direkt den aktuellen Durchfluss an. Die Ablesekante befindet sich an der Stelle des größten Durchmessers im Schwebekörper.

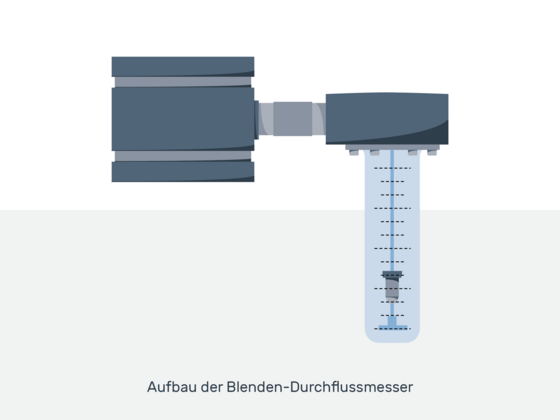

Aufbau der Blenden-Durchflussmesser

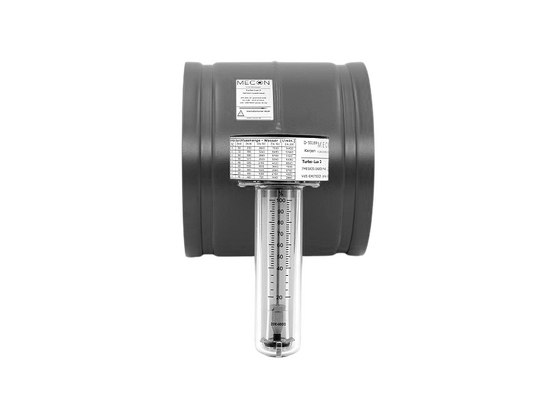

Blenden-Durchflussmessgeräte basieren in ihrer Grundbauweise auf einer Messblende als Sensor und einem Messkonus mit Schwebekörper – das direkte Anzeigeelement. Dabei können die Messblenden als Zwischenflanschversion praktisch in fast jede Rohrleitung eingebaut werden. Für den stationären Brandschutz ist bei Turbo-Lux® 3 die Integration der Messblende mittels genuteter Kupplungen möglich. Die optimale Installation mit geringem Aufwand gewährleistet zugleich die notwendige zentrische Position der Messblende.

Messaufgaben und messbare Medien der Blenden-Durchflussmessgeräte

Die Durchflussmessgeräte der Turbo-Lux®-Serie empfehlen sich für die Durchflussmessung in den Probierleitungen von ortsfesten Sprinkleranlagen. Dafür liegen die weltweit erforderlichen Zulassungen FM Global, LPCB und VdS vor.

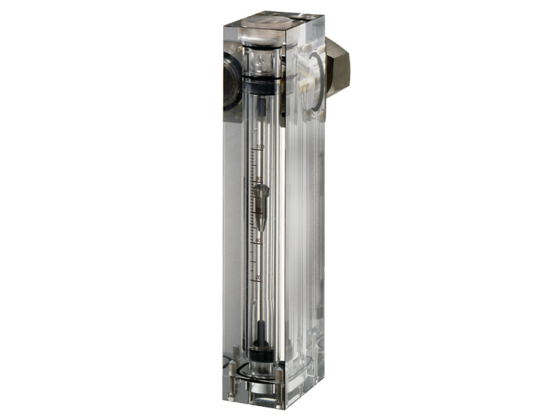

Das Blenden-Durchflussmessgerät N4 dient der Durchflussmessung von durchsichtigen Flüssigkeiten in geschlossenen Rohrleitungen. Dieses erfüllt hierbei die Anforderungen für die Aufbereitung und Desinfektion von Schwimm- und Badebecken (DIN 19 643).

Die Messgeräte von MECON kommen weltweit in verschiedenen Branchenbereichen zum Einsatz:

  • Brandschutz (z. B. in Probierleitungen von ortsfesten Sprinkleranlagen)
  • Gebäude-, Klima- und Heizungstechnik
  • Schwimmbadtechnik (z. B. in der Aufbereitung und Desinfektion von Schwimm- und Badebecken)
  • Wasser- und Abwasserwirtschaft
